名称: BODE100环路分析仪

型号: BODE100
品牌: omicron-lab

产品简述:
BODE100网络分析仪,Bode100频率响应分析仪,Bode100环路分析仪

BODE100网络分析仪,Bode100频率响应分析仪,Bode100环路分析仪

Bode100环路分析仪的主要功能是量测待测物在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。其工作原理是藉由注入一个频率变化的小信号,测出待测物在不同频率的响应特性。 一般工程师在设计验证时,都是直接测试外在的时域功能特性。例如针对电源供应器,需要不同电压输出来做拉载测试,看是否会有震荡的不稳定情形。这种测试过程是必要的,但是不够。并且需花用大量时间,当线路有修改后,又得重新测试。而即使设计验证已经没有问题,常会发生于大量生产时,因为使用零件的误差,仍有少数产品会有不稳定的瑕疵状况,

这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到,必须经由
Bode100环路分析仪的使用,才能得到系统的频率响应图,来判读出稳定度的特性。而这种频率响应的测试,不仅速度快,节省大量测试时间。除了了解待测物的稳定程度外,还可依照实际需要,再做控制线路的调整,达到设计的目的。维持良好的设计质量,加深客户对设计者技术的信任,增进对产品的信心。尤其业界的激烈竞争,及要求交期非常短的情况下,环路分析仪的分析,将有很大帮助。

另外,也可以应用来验证委外设计生产的电源供应器,对设计质量来把关。 频率响应分析仪Bode100选,可以测试被动组件的阻抗和频率的特性图,例如ESR测试,让厂商了解生产的被动组件特性是否正常,以验证制程是否正确。另外设计工程师可用来验证所使用的组件,其频率响应特性是否适合于应用范围。例如电容于低频时是电容性,随频率增加会成为电阻性,再来会变成电感性。若选择不当,可能使用的电容却呈现电感特性,线路自然无法正确运作。当真正了解适用频率范围后,选择正确零件才能达到设计效果,不会出错 。

If the wide frequency range from 1 Hz to 40 MHz fits your needs the full beauty of the Bode 100 will impress you. With the Bode100 and the included Bode Analyzer Suite you are all set for your daily power supply and RF testing challenges.

With Bode100 you are ready to measure

  • Stability analysis of open loops (Nyquist criterion)

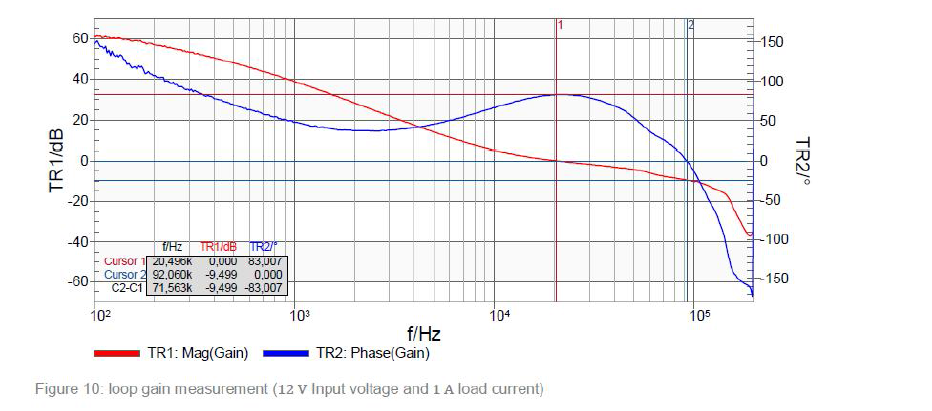

  • Bode plots of control circuits
  • Complex gain of amplifiers and filters
  • Complex impedance and admittance
  • Swept S-parameters of electronic circuits (filters, amplifiers, bipolar transistors ... )
  • Influence of termination on amplifiers or filters
  • Frequency dependent impedance of high-Q circuits like oscillating crystals
  • Reflection coefficient and return loss
  • Reflection of a circuit, and display in a Smith chart and/or
  • Reflection of antennas and display in VSWR format
  • Group delay characteristics of your DUT
  • and so much more .

..
