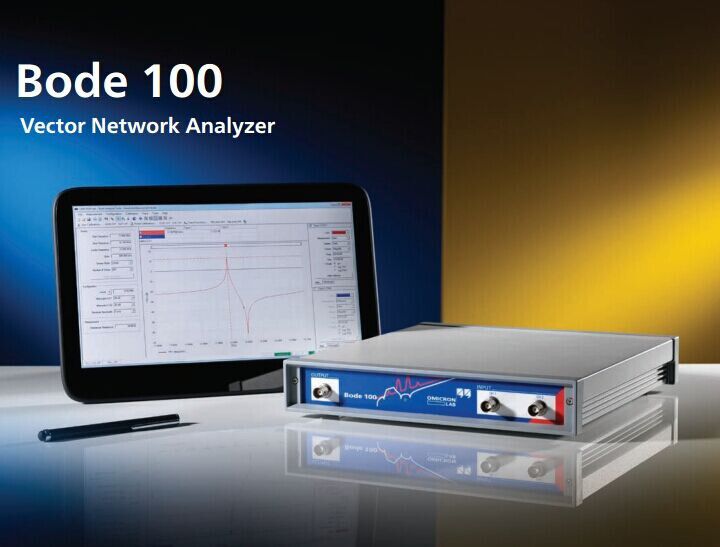

BODE100 频率响应分析仪 BODE100增益相位分析仪,环路分析仪BODE100主要特点:
测试频率范围1Hz40MHz
可输出讯号电压范围, 10mVac10Vac, 10Vdc, 适用于各种测试状况
透过B-WIT100来注入测试讯号, 安全性及准确度有保障
40MHZ的B-WIC和B-SMC专用夹具极大方便电感,电容频域特性分析
具有两个量测通道, 分11个档位, 精准度高
可产生波特图(Bode plot), 尼奎士图(Nyquist plot), 阻抗图
频率响应分析仪Bode100高达40MHZ频率,可以测试被动组件的阻抗和频率的特性图,例如ESR测试,让厂商了解生产的被动组件特性是否正常,以验证制程是否正确。另外设计工程师可用来验证所使用的组件,其频率响应特性是否适合于应用范围。


频率响应分析仪Bode100

主要功能是量测待测物在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号,并于系统的特定点,量测所造成的影响,导出待测物在不同频率的响应特性。

一般工程师在设计验证时,都是直接测试外在的功能特性。例如针对电源供应器,需要不同电压输出来做拉载测试,看是否会有震荡的不稳定情形。这种测试过程需花用大量时间,当线路有修改后,又得重新测试。

而即使设计验证已经没有问题,常会发生于大量生产时,因为使用零件的误差,仍有少数产品会有不稳定的瑕疵状况,这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到,必须经由频率响应分析仪的使用,才能得到系统的频率响应图,来判读出稳定度的特性。而这种频率响应的测试,不仅速度快,节省大量测试时间。

除了了解待测物的稳定程度外,还可依照实际需要,再做控制线路的调整,达到设计的目的。维持良好的设计质量,加深客户对设计者技术的信任,增进对产品的信心。尤其业界的激烈竞争,及ODM要求交期非常短的情况下,藉由频率响应分析仪Bode100的分析,将有很大帮助。另外,也可以应用来验证委外设计生产的电源供应器,对设计质量来把关。

频率响应Bode100高达40MHZ频率,可以测试被动组件的阻抗和频率的特性图,例如ESR测试,让厂商了解生产的被动组件特性是否正常,以验证制程是否正确。

另外设计工程师可用来验证所使用的组件,其频率响应特性是否适合于应用范围。例如电容于低频时是电容性,随频率增加会成为电阻性,再来会变成电感性。若选择不当,可能使用的电容却呈现电感特性,线路自然无法正确运作。当真正了解适用频率范围后,选择正确零件才能达到设计效果,不会出错。

OMICRON 欧米克朗Bode100环路分析仪主要是测试电源的环路增益,同时还可以测试电容电感的频率曲线,譬如电容ESR。
在世界上各种不同应用领域的工程设计人员对于的测量设备的要求,不外于更快的测量速度、更大的扩充弹性、和更高的测 量精度。Bode100环路分析仪功能非常全面,应用非常弹性,同时在各种量测功能上也都具备很高的精度。
Bode100环路分析仪对电源供应器增益裕量与相位裕量分析,滤波器设计与特性量测,扬声器与放大器特性测试,机械振动特性分析等。
